ATIVIDADE 2

ATIVIDADE 2 - CIÊNCIAS DOS MATERIAIS - 54/2022

- · CIÊNCIAS DOS MATERIAIS · Cesumar

1. Questão Objetiva
O arranjo cristalino infinito, tridimensional de pontos, no qual cada ponto possui vizinhanças idênticas, é chamado de rede cristalina. Essa rede cristalina possui os pontos, também chamados de nós, que podem estar arranjados de 14 diferentes formas, conhecidas como redes de Bravais.

Elaborado pelo professor (2022).

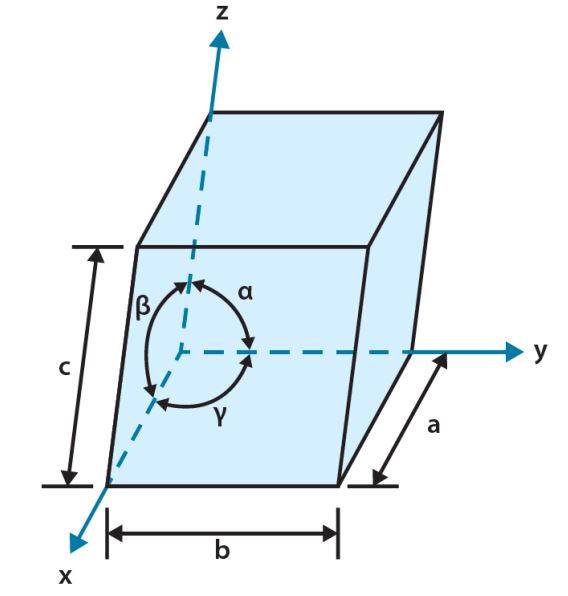

A seguir é apresentada uma célula unitária. Com base nos conhecimentos sobre sistemas cristalinos e redes de Bravais, julgue as afirmativas expostas sobre o sistema cristalino e o nome da estrutura para a célula unitária apresentada, sabendo que os parâmetros de rede são: a = 1nm; b = 1,3nm; c = 2,4nm; α ≠ β ≠ γ ≠ 90°.



Fonte: SOUZA, L. H. Ciências dos Materiais. Maringá: Unicesumar, 2019.

I. A célula apresentada é um sistema triclínico.
II. Estrutura tetraédrica de corpo centrado.
III. A célula unitária possui todas as arestas iguais.
IV. A célula unitária é um sistema ortorrômbico.

 É correto o que se afirma em:
A

I e II, apenas.
B

III e IV, apenas.
C

I e III, apenas.
D

I, apenas.

 ✓ GABARITO OFICIAL
E

III, apenas.
Entre em contato
Entre em contato

Suporte acadêmico que faz
a diferença no seu resultado.

Na ACADION, cada projeto é desenvolvido com dedicação, estratégia e compromisso com a sua jornada acadêmica. Conte com uma equipe preparada para te orientar em cada etapa da sua atividade.

✎
Conteúdo 100% original

Trabalhos desenvolvidos de forma exclusiva, sem riscos de cópia ou plágio.

☏
Atendimento personalizado

Suporte dedicado para entender sua necessidade e oferecer a melhor solução.

★
Qualidade e excelência

Produções elaboradas com atenção aos detalhes e compromisso com um excelente resultado.

◉
Apoio em todas as etapas

Do planejamento à finalização, estamos ao seu lado para garantir mais clareza e organização.

🔒
Segurança e confidencialidade

Seus dados e informações são tratados com total sigilo e profissionalismo.

◷
Compromisso com prazos

Respeitamos o seu tempo e entregamos com agilidade e responsabilidade.

☏
Fale com a ACADION

Escaneie o QR Code ou clique no botão ao lado e converse com nossa equipe agora mesmo.

QR Code WhatsApp
☏ Falar com um de nossos atendentes

Atendimento rápido via WhatsApp

2. Questão Objetiva
A Figura 1 mostra os cinco primeiros picos do difratograma de raios-X para um elemento, que tem estrutura cristalina CCC. Usou-se radiação X monocromática com comprimento de onda de 0,1542 nm.

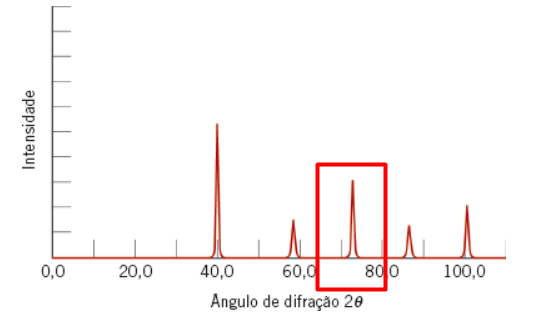

Figura 1 - Difratograma para elemento não especificado
Fonte: CALLISTER, W. D.; RETHWISCH, D. G. Ciência e Engenharia de Materiales. [S.l.]: Reverté, 2019.

Com a ajuda da Figura 2, que contém as regras de reflexão de difração de raios-X e índices de reflexão para as estruturas cristalinas, assinale a alternativa que contenha, respectivamente, os índices h, k e l para o pico destacado.

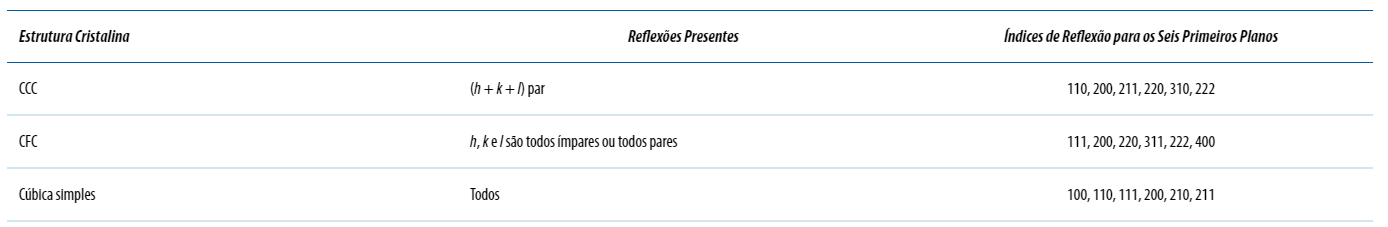

Figura 2 - Regras de Reflexão de Difração de Raios-X e Índices de Reflexão para as Estruturas Cristalinas Cúbica de Corpo Centrado, Cúbica de Faces Centradas e Cúbica Simples

Fonte: CALLISTER, W. D.; RETHWISCH, D. G. Ciência e Engenharia de Materiales. [S.l.]: Reverté, 2019.
A

110.
B

200.
C

211.

 ✓ GABARITO OFICIAL
D

220.
E

310.
Entre em contato
Entre em contato

Suporte acadêmico que faz
a diferença no seu resultado.

Na ACADION, cada projeto é desenvolvido com dedicação, estratégia e compromisso com a sua jornada acadêmica. Conte com uma equipe preparada para te orientar em cada etapa da sua atividade.

✎
Conteúdo 100% original

Trabalhos desenvolvidos de forma exclusiva, sem riscos de cópia ou plágio.

☏
Atendimento personalizado

Suporte dedicado para entender sua necessidade e oferecer a melhor solução.

★
Qualidade e excelência

Produções elaboradas com atenção aos detalhes e compromisso com um excelente resultado.

◉
Apoio em todas as etapas

Do planejamento à finalização, estamos ao seu lado para garantir mais clareza e organização.

🔒
Segurança e confidencialidade

Seus dados e informações são tratados com total sigilo e profissionalismo.

◷
Compromisso com prazos

Respeitamos o seu tempo e entregamos com agilidade e responsabilidade.

☏
Fale com a ACADION

Escaneie o QR Code ou clique no botão ao lado e converse com nossa equipe agora mesmo.

QR Code WhatsApp
☏ Falar com um de nossos atendentes

Atendimento rápido via WhatsApp

3. Questão Objetiva

Molibdênio é um mineral que se faz presente em pequenas quantidades no organismo humano, e a presença desse nutriente é importante porque ele participa de reações como co-fator de enzimas. Por exemplo, é necessária a presença de molibdênio para oxidar o enxofre que é um componente de proteínas.

Elaborado pelo professor (2022).


Sabendo que o molibidênio possui uma estrutura cristalina CCC (cúbica de corpo centrado), um raio atômico de 0,1363 nm e um peso atômico de 95,94 g/mol, quanto vale a sua massa específica teórica (ρ)?

Dados:




A

8,89 g/cm3
B

8,98 g/cm3
C

9,98 g/cm3
D

0,89 g/cm3
E

10,22 g/cm3

 ✓ GABARITO OFICIAL
Entre em contato
Entre em contato

Suporte acadêmico que faz
a diferença no seu resultado.

Na ACADION, cada projeto é desenvolvido com dedicação, estratégia e compromisso com a sua jornada acadêmica. Conte com uma equipe preparada para te orientar em cada etapa da sua atividade.

✎
Conteúdo 100% original

Trabalhos desenvolvidos de forma exclusiva, sem riscos de cópia ou plágio.

☏
Atendimento personalizado

Suporte dedicado para entender sua necessidade e oferecer a melhor solução.

★
Qualidade e excelência

Produções elaboradas com atenção aos detalhes e compromisso com um excelente resultado.

◉
Apoio em todas as etapas

Do planejamento à finalização, estamos ao seu lado para garantir mais clareza e organização.

🔒
Segurança e confidencialidade

Seus dados e informações são tratados com total sigilo e profissionalismo.

◷
Compromisso com prazos

Respeitamos o seu tempo e entregamos com agilidade e responsabilidade.

☏
Fale com a ACADION

Escaneie o QR Code ou clique no botão ao lado e converse com nossa equipe agora mesmo.

QR Code WhatsApp
☏ Falar com um de nossos atendentes

Atendimento rápido via WhatsApp

4. Questão Objetiva
A Figura 1 mostra os cinco primeiros picos do difratograma de raios X para um elemento que tem estrutura cristalina CCC (cúbica de corpo centrado). Usou-se radiação X monocromática com comprimento de onda de 0,1542 nm.

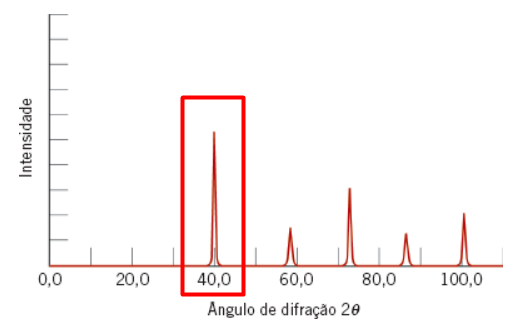

Figura 1 - Difratograma para elemento não especificado

Fonte: CALLISTER, William D.; RETHWISCH, David G. Ciencia e engenharia de materiales. Reverté, 2019.

Com a ajuda da Figura 2, contendo as regras de reflexão de difração de raios X e índices de reflexão para as estruturas cristalinas, assinale a alternativa que contenha, respectivamente, os índices h, k e l para o pico destacado:

Figura 2 - Regras de reflexão de difração de raios X e índices de reflexão para as estruturas cristalinas cúbica de corpo centrado, cúbica de faces centradas e cúbica simples

Fonte: CALLISTER, William D.; RETHWISCH, David G. Ciencia e engenharia de materiales. Reverté, 2019.
A

110.

 ✓ GABARITO OFICIAL
B

200.
C

211.
D

220.
E

310.
Entre em contato
Entre em contato

Suporte acadêmico que faz
a diferença no seu resultado.

Na ACADION, cada projeto é desenvolvido com dedicação, estratégia e compromisso com a sua jornada acadêmica. Conte com uma equipe preparada para te orientar em cada etapa da sua atividade.

✎
Conteúdo 100% original

Trabalhos desenvolvidos de forma exclusiva, sem riscos de cópia ou plágio.

☏
Atendimento personalizado

Suporte dedicado para entender sua necessidade e oferecer a melhor solução.

★
Qualidade e excelência

Produções elaboradas com atenção aos detalhes e compromisso com um excelente resultado.

◉
Apoio em todas as etapas

Do planejamento à finalização, estamos ao seu lado para garantir mais clareza e organização.

🔒
Segurança e confidencialidade

Seus dados e informações são tratados com total sigilo e profissionalismo.

◷
Compromisso com prazos

Respeitamos o seu tempo e entregamos com agilidade e responsabilidade.

☏
Fale com a ACADION

Escaneie o QR Code ou clique no botão ao lado e converse com nossa equipe agora mesmo.

QR Code WhatsApp
☏ Falar com um de nossos atendentes

Atendimento rápido via WhatsApp

5. Questão Objetiva
A estrutura cristalina encontrada em muitos metais possui uma célula unitária com geometria cúbica, na qual os átomos estão localizados em cada um dos vértices e nos centros de todas as faces do cubo. Alguns dos metais familiares que possuem essa estrutura cristalina são o cobre, o alumínio, a prata e o ouro. Nas estruturas CFC, as arestas valem a = 2,8284*R.

Elaborado pelo professor (2022).

Considerando os dados a seguir, o fator de empacotamento atômico (FEA) para a estrutura CFC é igual a:

Dados:
FEA = Ve/Vc
Ve = 4*Volume da esfera
​Vc = a3
Volume da esfera = 4/3*π*R3
A

0,74.

 ✓ GABARITO OFICIAL
B

0,47.
C

0,87.
D

0,78.
E

0,57.
